• 원격TB 사용설명서
• 장치 주요 제원

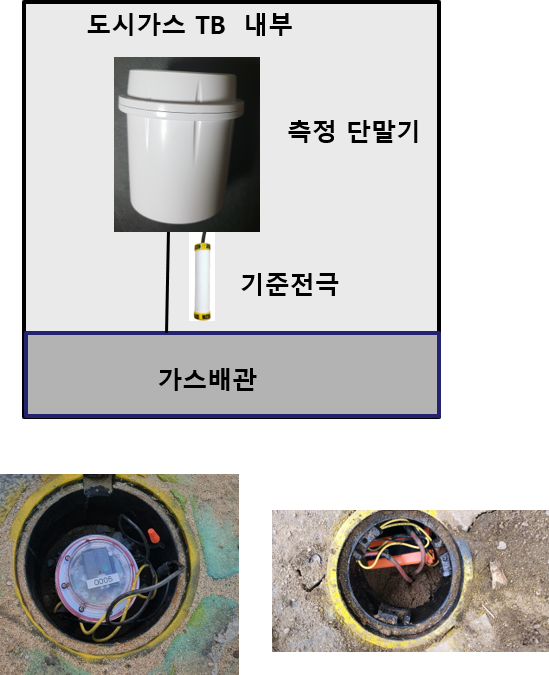

• 장치 주요 제원 : CASE A

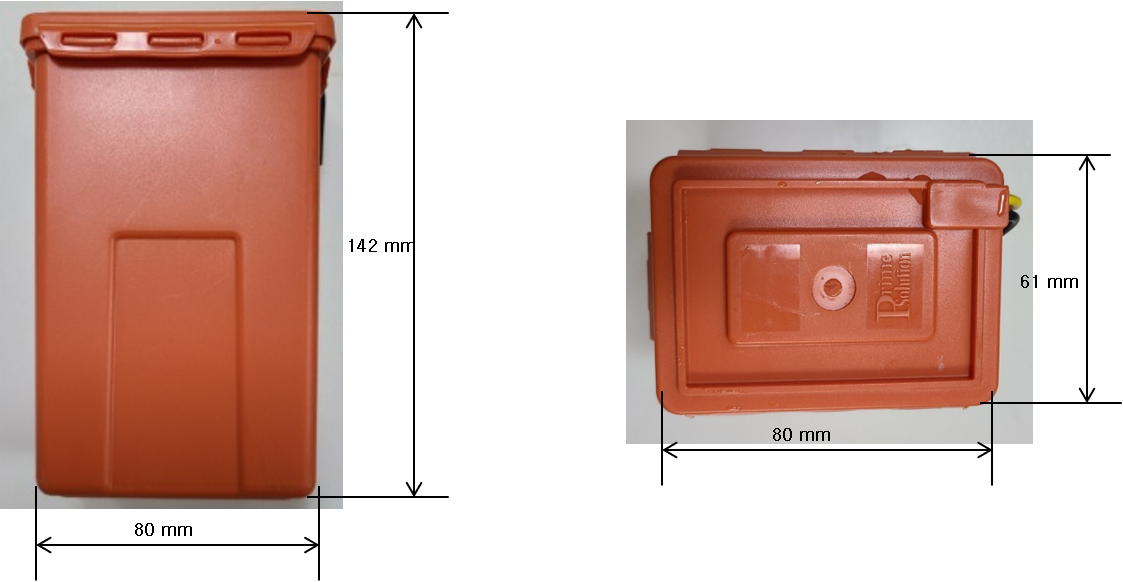

• 장치 주요 제원 : CASE B
• 블루투스 동작 설명
• 앱 실행하기
• 단말기 리셋하기
• 단말기 로그 분석하기
• 스마트폰 앱 최초 설치시 유의 사항
• A/S 연락처

원격TB 사용설명서



장치 주요 제원



구분	Specifications
MCU	16 bits, 저전력 Embedded CPU
Memory	2 MB Flash Memory
통신	KT NB-IoT (최소 통신 주기: 15분)
기능	수집 주기 설정 기능 (분/시간) 통신 주기 설정 기능 (분/기간)
측정값	전기방식 : -10 ~ 10 V AC : 0 ~ 100 V BAT : 0 ~ 3.6 V 수신감도(RSRP) : -150 ~ 70 dbm 온도 : -50 ~ 125 ℃ 습도 : 0 ~ 100 %
전원	3.6V /19A * 4 D size 1차 리튬 이온 Battery - Sleep Mode 시 : 50 uA - 데이터 수집 시 : 24 mA - IoT 모뎀통신 시 : 200 ~500 mA 1시간 수집 /1일 2회 통신 시 3년이상 사용 가능
설정방법	블루투스 통신 / 관제 시스템
CASE 타입	IP68 방수

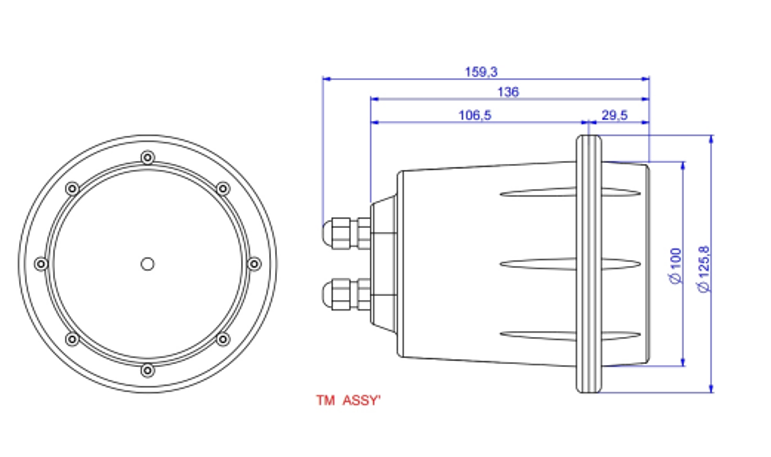

CASE 크기 & 재질	100 파이 x 126(높이) mm / PC



장치 주요 제원 : CASE A



장치 주요 제원 : CASE B



블루투스 동작 설명

​

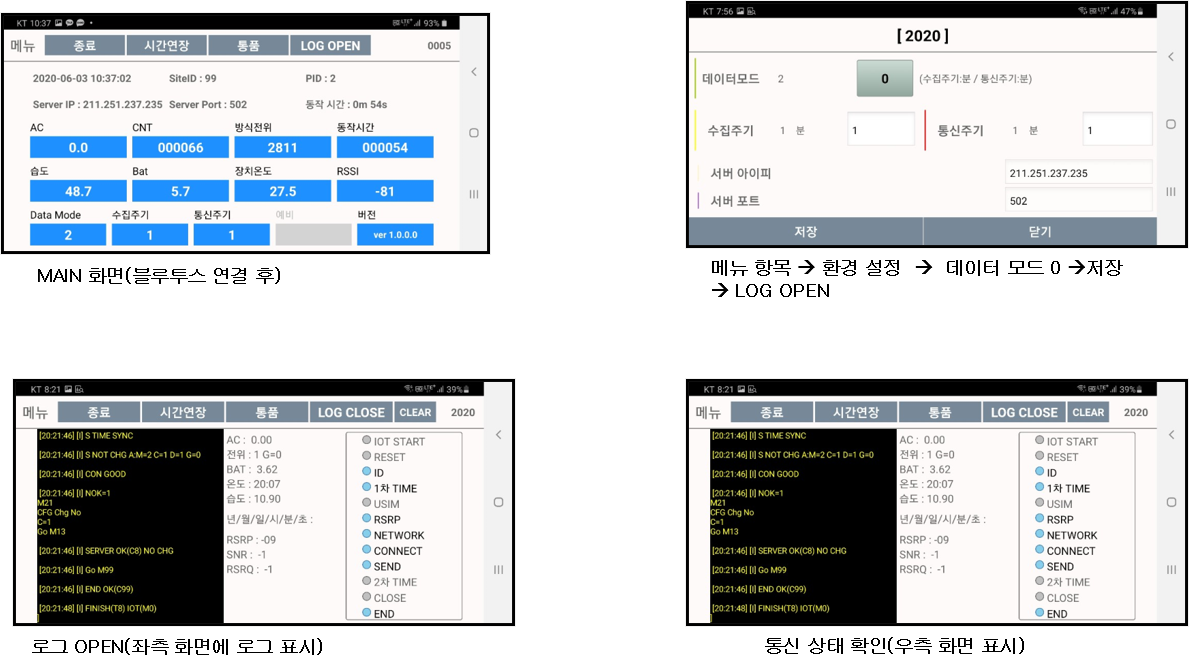

앱 실행하기

No	이름	상세 설명
1	Site ID	도시가스 식별 번호
2	PID	원격 TB 장치 번호
3	단말기 ID	단말기 식별 번호 (관제 시스템 ID)
4	메뉴	수집/통신 주기 설정(0~2) 서버 IP & 포트 설정(6) 단말기 Reset(8)
5	CNT	단말기가 보내는 데이터 개수: 2~3초 마다 증가
6	동작시간	블루투스 연결 후 약 90초 정도 동작 시간 연장을 실행 하지 않을 경우 블루투스 연결 종료 시간 연장 실행 시 90초 연장
7	Date Mode	0, 1, 2 메뉴에 수집주기 / 통신주기 설정 수집 주기/통신주기는 관제 시스템 연결 후 관제 설정값 으로 변경
8	측정값	AC (0~ 100 V) 방식전위 ( -10000 ~ 10000 mV) 습도( 0 ~ 100%) 온도 (-50 ~ 150℃) BAT(3.0 ~ 3.7 V) RSSI(모뎀 수신감도) - -70 ~ -110 : 수신 가능 감도 - -110보다 값이 큰 경우 수신 상태 불량 - -120 이하인 경우 수신 불능

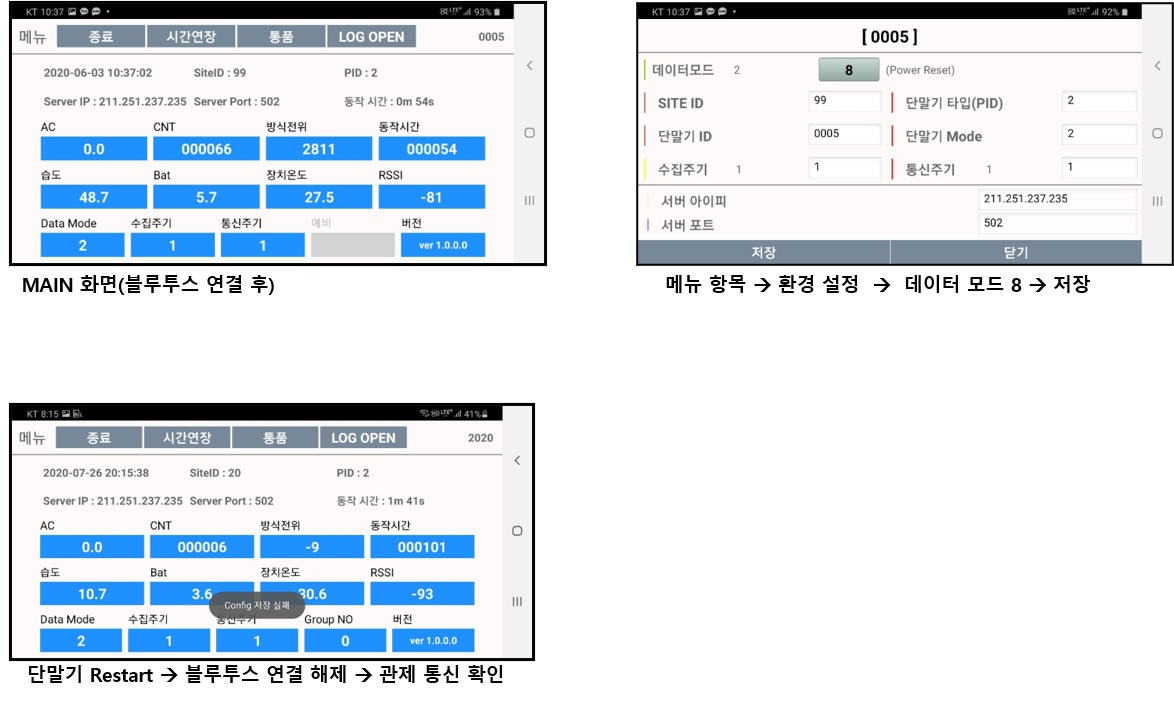

단말기 리셋하기

리셋 기능

• 통신시간 /수집 시간 변경 하고자 할 때

  • 미리 관제 시스템 통신/수집 시간 변경하기

• 단말기 통신을 강제로 하고자 할 때

• 단말기 동작이 되지 않을 때



단말기 로그 분석하기

로그 기능

• 통신 상태 문제 시 어느 부분에서 문제인지 확인

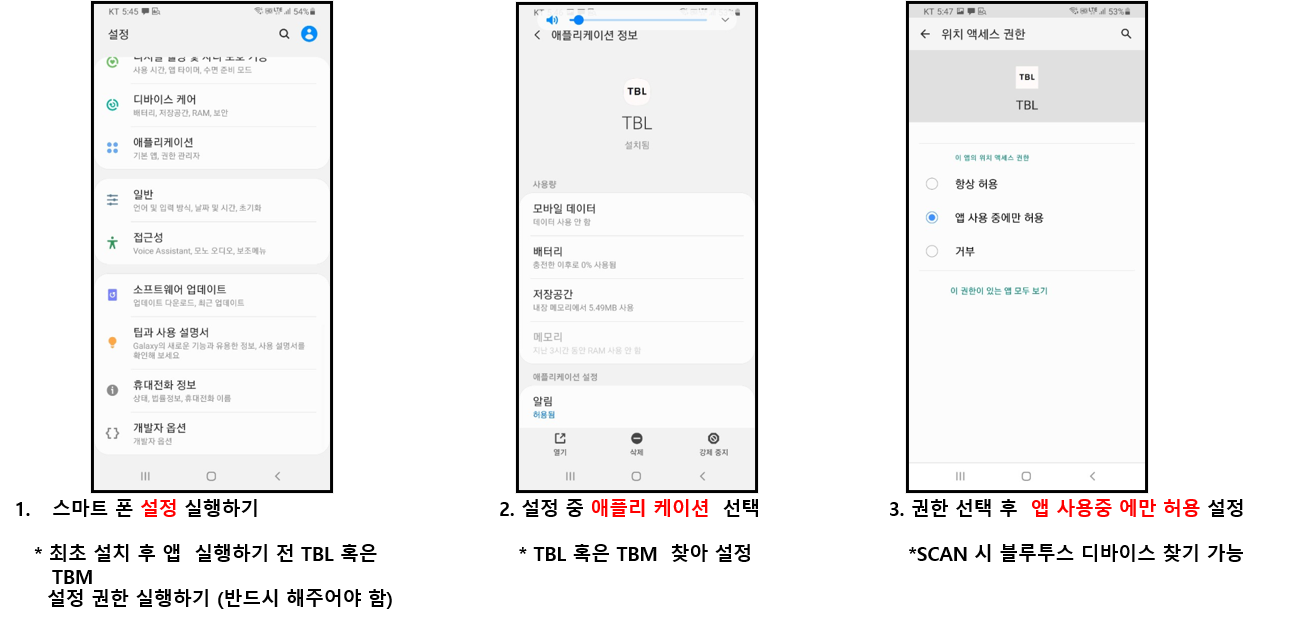

스마트폰 앱 최초 설치시 유의 사항

​

다운로드



A/S 연락처

㈜프라임솔루션

경기도 군포시 금정동 847-2 동영쎈트럴타워 105호

TEL : 031)397-0815

Homepage : http://www.prisol.co.kr

E-mail : obelisk@prisol.co.kr

담당: 박광서 이사 (010-2252-7290)

​





---
