지도 보기

권한 : 사용자에게 허용

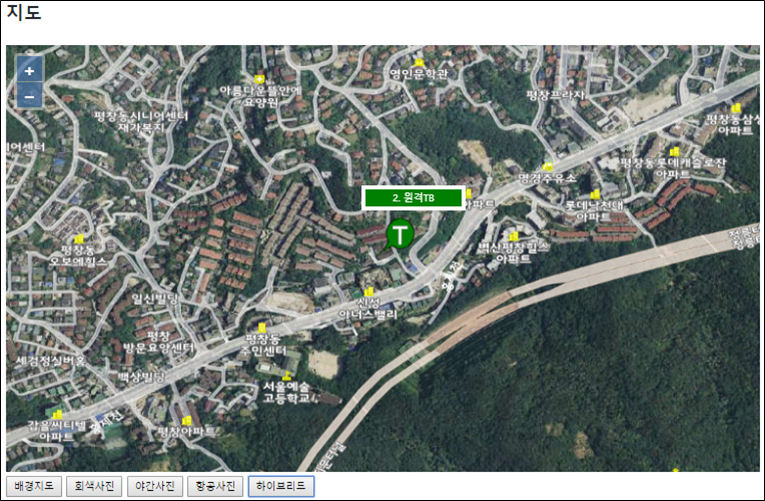

팝업창으로 하나의 장비를 지도에 표시 합니다. 지도에서 장비 이미지나 이름을 선택하면 장비의 상세 정보를 표시 합니다.



위 지도는 하이브리드를 선택한 경우에 표시되는 지도 입니다.



장비 선택시 표시되는 정보는 아래와 같습니다.



정류기 표시 정보

항목	상세 설명
이름	장비 이름
전송일시	최종 데이터를 받은 시간 통신 이상인 경우 붉은 배경색으로 표시
DC 전압/AC 전압	DC 전압 또는 AC 전압 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
DC 전류/AC 전류	DC 전류 또는 AC 전류 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
방식 전위	방식 전위 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시



원격TB 표시 정보

항목	상세 설명
이름	장비 이름
전송일시	최종 데이터를 받은 시간 통신 이상인 경우 붉은 배경색으로 표시
전위	전위 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
배터리	배터리 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
AC	AC 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
수신감도	수신감도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시



배관링크 표시 정보

항목	상세 설명
이름	장비 이름
전송일시	최종 데이터를 받은 시간 통신 이상인 경우 붉은 배경색으로 표시
전위 1	전위 1 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
전위 2	전위 2 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
배터리	배터리 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
수신감도	수신감도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시



수위센서 표시 정보

항목	상세 설명
이름	장비 이름
전송일시	최종 데이터를 받은 시간 통신 이상인 경우 붉은 배경색으로 표시
배터리	배터리 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
수신감도	수신감도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시



관말압력 표시 정보

항목	상세 설명
이름	장비 이름
전송일시	최종 데이터를 받은 시간 통신 이상인 경우 붉은 배경색으로 표시
압력	압력 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
온도	온도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
배터리	배터리 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
수신감도	수신감도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시



특정정압기 표시 정보

항목	상세 설명
이름	장비 이름
전송일시	최종 데이터를 받은 시간 통신 이상인 경우 붉은 배경색으로 표시
압력 1	압력 1 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
압력 2	압력 2 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
가스농도 1	가스농도 1 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
가스농도 2	가스농도 2 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
배터리	배터리 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
수신감도	수신감도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시

​

수신감도 표시 정보

항목	상세 설명
이름	장비 이름
전송일시	최종 데이터를 받은 시간 통신 이상인 경우 붉은 배경색으로 표시
수신감도 RSRP	RSRP 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
수신감도 SNR	SNR 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
수신감도 RSRQ	RSRQ 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
온도	온도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시
습도	습도 표시 붉은 배경색은 상한 이상, 하만 미만인경우 표시

​

범용 장비1 표시 정보

Reserved



두께측정 장비 표시 정보

Reserved

​

Actions

다음과 같은 Action을 제공 합니다.

• 상세 화면: 장비 상세 화면을 표시 합니다.

• 사진 보기: 장비의 사진을 조회하는 팝업창을 표시 합니다.

• 편집 모드

  • KakaoMap 사용 설명서  참조

---
