OBCon SCADA

OBCon SCADA는 IoT 장비를 원격에서 감시하고 제어하는 기능을 제공 합니다.

• 사용자 가이드

• 관리자 가이드

• 장비 가이드

• 개발자 가이드

• 설치 가이드

사용자 가이드

​

OBCon SCADA 서비스 개요

모듈 목록

로그인

웹 로그인

OBCon SCADA에 접속하면 위와 같은 로그인 화면이 표시 됩니다. 이메일의 형식의 사용자 아이디와 비밀번호를 입력하여 로그인 합니다. n번 로그인 실패시 m초간 로그인이 차단 됩니다. (설정에 따라 n, m이 다름)

1. 설정 파일에 등록한 서비스 제목을 표시 합니다.

2. 서비스의 이미지(company_long__100p.png)를 표시 합니다.

   • 로그인 화면 하단에 표시하는 고객사의 로고 (company_long__100p.png)

   • width: 450px, height: 적당한 높이로 (80px 등)

   • #F5F5F5 배경색 위에 표시됨 (투명 권장)

3. Google reCAPTCHA v3를 사용할 때 표시 됩니다.

모바일 로그인

Trouble Shooting

• 오랫동안 띄워놓은 로그인 화면에서 로그인을 할 경우 로그인 오류가 발생 합니다.

  • Google reCAPTCHA v3로 인하여 차단된 경우이므로, 화면을 새로 고침한 후에 로그인 하세요.

지도 대시보드

지도에 표시되는 대시보드 화면 입니다.

"사용자 설정"에서 "홈 화면"을 "지도 대시보드 (Mobile 지원 않음)"로 지정한 경우, 로그인시 지도 대시보드를 표시 합니다.

홈 화면 설정

• 홈 화면의 우측 상단에 있는 설정 아이콘을 선택하여 설정 화면을 표시 합니다.

  • 로그인시 처음 표시되는 "홈 화면"을 선택한 후 "저장" 합니다.

  • "지도 대시보드 보기"를 선택하면 새창에 지도 대시보드를 표시 합니다.

지도 대시보드

Reserved

홈(메인) 화면

권한 : 사용자에게 허용

지사와 장비 타입을 선택하여 지사별 장비의 상태를 표시 합니다.

통신 이상인 경우에는 표시되는 시간 항목을 붉은 색으로 표시하고, 장비로부터 수집된 데이터가 상한 이상 또는 하한 미만인 경우에는 해당 데이터 항목을 붉은 색으로 표시 합니다.

권한이 있는 경우, 아래 사항을 추가로 표시 합니다.

• "홈 화면"과 "홈 (분할 화면)" 선택 버튼

  • 홈 화면 : 테이블에서 장비를 선택하면, 선택한 장비의 상세 화면을 표시 합니다.

  • 홈 (분할 화면) : 테이블에서 장비를 선택하면, 선택한 장비의 상세 화면을 화면 하단에 표시 합니다.

• "Export" 버튼 : 다운로드할 장비를 선택하는 화면을 표시 합니다.

  • CSV 파일 변환 : 선택한 장비의 데이터를 장비 별로 저장한 zip 파일을 다운로드 합니다.

  • 최종값 파일 변환 : 선택한 장비의 최종 데이터를 다운로드 합니다.

연속된 같은 종류의 장비는 타이틀을 하나만 표시 합니다.

사이트 설정의 "홈 화면 열 개수"에 설정된 수대로 열을 표시 합니다. "홈 화면 열 개수"는 1개에서 4개까지 설정이 가능 합니다.

사이트 설정이 "지사 사용 여부"에 따라 두가지 화면을 표시 합니다.

• 사용 : 지사별로 장비 표시 순서에 따라 화면에 표시 합니다.

• 사용 않음 : 장비 표시 순서에 따라 화면에 표시 합니다.

통신 이상 조건

• 한번도 데이터를 받은 적이 없으면 통신 이상

• 1-정류기: 설정한 시간(Default 60초) 이상 데이터가 입력되지 않으면 통신 이상

• 2-원격TB: 통신 주기 * 3 보다 통신이 되지 않은 시간이 클 경우 통신 이상

• 3-배관링크: 통신 주기 * 3 보다 통신이 되지 않은 시간이 클 경우 통신 이상

• 4-수위센서: 통신 주기 * 3 보다 통신이 되지 않은 시간이 클 경우 통신 이상

• 5-관말압력

  • 피크타임 모드인 경우

    • 피크타임인 경우 - 통신 주기 * 3 보다 통신이 되지 않은 시간이 클 경우 통신 이상

    • 피크타임이 아닌 경우 - 항상 통신 정상

  • 피크타임 모드가 아닌 경우 - 통신 주기 * 3 보다 통신이 되지 않은 시간이 클 경우 통신 이상

• 6-특정정압기: 통신 주기 * 3 보다 통신이 되지 않은 시간이 클 경우 통신 이상

• 7-수신감도: 통신 주기 * 3 보다 통신이 되지 않은 시간이 클 경우 통신 이상

장비 공통 표시 항목

1. 정류기 표시 항목

2. 원격TB 표시 항목

3. 배관링크 표시 항목

4. 수위센서 표시 항목

5. 관말압력 표시 항목

6. 특정정압기 표시 항목

​

7. 수신감도 표시 항목

8. 범용장비1 표시 항목

​

A. 두께측정장비 표시 항목

옵션 기능

• 지도 대시보드

• 홈 화면 분할

• 장비 Export

장비 상세 화면

권한 : 사용자에게 허용

장비 타입별 장비 상세 화면을 표시 합니다.

챠트 영역

모든 상세 화면에서 공통적으로 표시되는 챠트 영역에 대한 설명 입니다.

챠트는 기간(시작일부터 종료일)을 입력한 후 "검색" 버튼을 선택하여 조회 합니다. "선택"에서 기간범위를 지정하여 검색할 수도 있습니다. "선택" 우측에 표시되는 버튼 중에서 챠트에서 보고 싶은 값에 해당하는 버튼을 선택 합니다. 동시에 볼 수 있는 값의 종류는 서비스 설정에 따라 다릅니다. 챠트에서 파란색 수평선은 상한값, 빨간색 수평선은 하한값을 표시 합니다.

• 챠트는 좌측과 우측에 축을 표시 합니다.

• 표시되는 데이터의 Legend를 선택하면 해당 Legend의 축의 위치가 변경 됩니다.

  • Default 축의 위치는 "오른쪽" 입니다.

정류기 - 정류기 상세 화면

장비 정보중 "정류기/PCM"에서 "정류기" 선택시 표시되는 화면 입니다.

장비 정보중 "상세 화면 종류"에서 "제어용 화면 표시" 선택시 표시되는 화면 입니다.

초록색으로 표시되는 데이터는 장비에서 실시간으로 전달받은 데이터를 표시 합니다. 설정시에는 초록색 옆에 있는 항목의 값을 수정한 후 "설정" 버튼을 선택하여 수정 합니다.

짙은 회색은 수정할 수 없는 항목을 표시 합니다. 상태를 나타내는 버튼은 파란색이 활성, 검은색이 비활성 상태 입니다. 검은색 버튼을 선택하면 파란색으로 활성화 됩니다.

정류기 - PCM 상세 화면

장비 정보중 ""정류기/PCM"에서 "PCM" 선택시 표시되는 화면 입니다.

장비 정보중 "상세 화면 종류"에서 "제어용 화면 표시" 선택시 표시되는 화면 입니다.

초록색으로 표시되는 데이터는 장비에서 실시간으로 전달받은 데이터를 표시 합니다. 설정시에는 초록색 옆에 있는 항목의 값을 수정한 후 "설정" 버튼을 선택하여 수정 합니다.

짙은 회색은 수정할 수 없는 항목을 표시 합니다. 상태를 나타내는 버튼은 파란색이 활성, 검은색이 비활성 상태 입니다. 검은색 버튼을 선택하면 파란색으로 활성화 됩니다.

정류기 - 모니터링 화면

장비 정보중 "상세 화면 종류"에서 "모니터링 화면 표시" 선택시 표시되는 화면 입니다.

원격TB 상세 화면

관리자는 장비 값을 변경한 후, "설정 저장" 버튼을 선택하여 설정을 변경할 수 있습니다. 설정 저장시 우측 상단에 "설정 미적용"이 표시되며, 장비와 통신이 이루어 져서 설정이 실제로 장비에 반영이 되면 "설정 적용"으로 표시 됩니다.

배관링크 상세 화면

관리자는 장비 값을 변경한 후, "설정 저장" 버튼을 선택하여 설정을 변경할 수 있습니다. 설정 저장시 우측 상단에 "설정 미적용"이 표시되며, 장비와 통신이 이루어 져서 설정이 실제로 장비에 반영이 되면 "설정 적용"으로 표시 됩니다.

수위센서 상세 화면

관리자는 장비 값을 변경한 후, "설정 저장" 버튼을 선택하여 설정을 변경할 수 있습니다. 설정 저장시 우측 상단에 "설정 미적용"이 표시되며, 장비와 통신이 이루어 져서 설정이 실제로 장비에 반영이 되면 "설정 적용"으로 표시 됩니다.

관말압력 상세 화면

관리자는 장비 값을 변경한 후, "설정 저장" 버튼을 선택하여 설정을 변경할 수 있습니다. 설정 저장시 우측 상단에 "설정 미적용"이 표시되며, 장비와 통신이 이루어 져서 설정이 실제로 장비에 반영이 되면 "설정 적용"으로 표시 됩니다.

특정정압기 상세 화면

관리자는 장비 값을 변경한 후, "설정 저장" 버튼을 선택하여 설정을 변경할 수 있습니다. 설정 저장시 우측 상단에 "설정 미적용"이 표시되며, 장비와 통신이 이루어 져서 설정이 실제로 장비에 반영이 되면 "설정 적용"으로 표시 됩니다.

수신감도 상세 화면

관리자는 장비 값을 변경한 후, "설정 저장" 버튼을 선택하여 설정을 변경할 수 있습니다. 설정 저장시 우측 상단에 "설정 미적용"이 표시되며, 장비와 통신이 이루어 져서 설정이 실제로 장비에 반영이 되면 "설정 적용"으로 표시 됩니다.

범용 장비 1 상세 화면

Reserved

두께측정 장비 상세 화면

Reserved

CSV 파일 변환

상세 화면에 있는 "CSV 파일 변환" 버튼을 선택하면 챠트에 표시되는 데이터를 csv 파일로 다운로드 합니다. 위 샘플 처럼 Excel에서 읽을 수 있습니다.

Actions

다음과 같은 Action을 제공 합니다.

• 설정 저장: 수정한 데이터를 저장 합니다.

  • 사용자는 데이터가 조회만 되므로 버튼이 표시되지 않습니다.

  • 관리자는 데이터를 수정할 수 있으므로 버튼이 표시 됩니다.

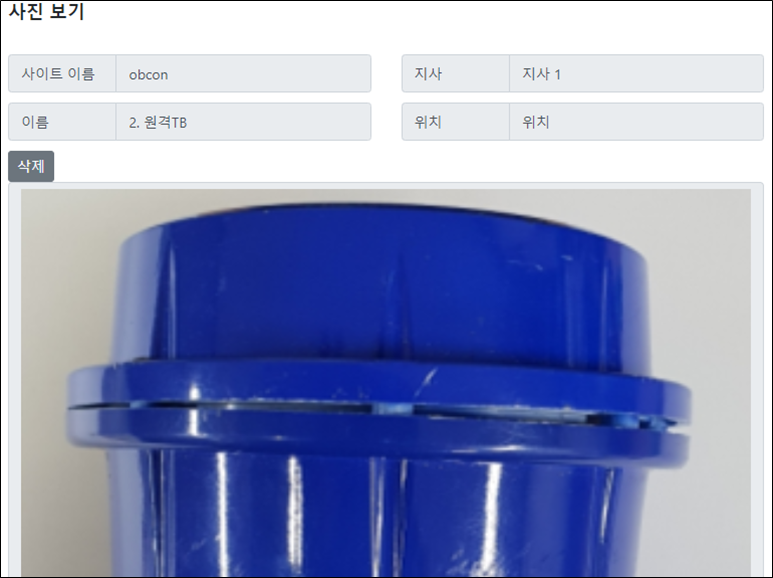

• 사진 보기: 장비의 사진을 조회하는 팝업창을 표시 합니다.

• 지도 보기: 장비의 위치를 지도에 표시하는 팝업창을 표시 합니다.

• 작업 보기: 장비와 관련된 작업(Tasks)의 목록을 표시 합니다.

• CSV 파일 변환 : 챠트에 표시되는 데이터를 csv 파일로 다운로드 합니다.

장비 Export

권한 : 사용자에게 허용

장비의 목록에서 "CSV 파일 변환"을 할 장비를 선택 합니다. 기간을 입력하고 "CSV 파일 변환" 버튼을 선택하여 CSV 파일을 다운로드 합니다.

다음과 같은 Action을 제공 합니다.

• CSV 파일 변환 : 선택한 장비와 기간에 해당하는 장비 데이터를 다운로드 한다.

지도

권한 : 사용자에게 허용

지도 메뉴를 선택하였을 때, 서비스의 설정에 따라 사용자에게 표시되는 지도는 아래 3가지중 하나 입니다.

​

대시보드 지도

권한 : 사용자에게 허용

화면을 3개로 분할하여 정보를 표시 합니다.

• 목록 표시 영역: 상단 좌측에 장비 목록을 표시

• 지도 표시 영역: 상단 우측에 선택한 장비의 지도 표시

• 챠트 표시 영역: 하단에 선택한 장비의 챠트를 표시

목록 표시 영역

지사와 장비 타입을 선택하여 장비 목록을 표시 합니다. 목록에서 하나의 장비를 선택하면 선택한 장비가 지도와 챠트에 표시 됩니다.

​

지도 표시 영역

목록에서 선택한 장비를 지도에 표시 합니다.

설정에 따라 지도 표시 영역은 다음 2가지 방식으로 동작 합니다.

• 선택한 장비만 지도에 표시

• 전체 장비를 지도에 표시

지도에서 장비 이미지나 이름을 선택하면 장비의 상세 정보를 표시 합니다.

지도에서의 동작과 기능은 "지도 1"을 참조 하세요.

챠트 표시 영역

목록에서 선택한 장비를 챠트에 표시 합니다.

챠트에서의 동작과 기능은 "장비 상세"를 참조 하세요.

사용자 설정에서 "지도 대시보드"의 값을 "챠트 사용"으로 설정한 경우에만 챠트 표시 영역을 표시 합니다.

지도

권한 : 사용자에게 허용

지사와 장비 타입을 선택하여 지사별 장비의 상태와 지도를 표시 합니다. 장비가 통신이상 이거나 하나라도 상한 이상, 하한 미만의 값을 가지는 경우 붉은 색으로 표시 합니다.

장비 이름을 선택하면 지도에서 해당 장비로 이동 합니다. 지도에서 장비 이미지나 이름을 선택하면 장비의 상세 정보를 표시 합니다.

장비 선택시 표시되는 정보는 아래와 같습니다.

정류기 표시 정보

원격TB 표시 정보

배관링크 표시 정보

수위센서 표시 정보

관말압력 표시 정보

특정정압기 표시 정보

수신감도 표시 정보

​

범용 장비1 표시 정보

Reserved

두께측정 장비 표시 정보

Reserved

지도 종류

• 지도

• 스카이뷰

Actions

다음과 같은 Action을 제공 합니다.

• 상세 화면: 장비 상세 화면을 표시 합니다.

• 사진 보기: 장비의 사진을 조회하는 팝업창을 표시 합니다.

• 편집 모드

  • KakaoMap 사용 설명서 참조

지도 보기

권한 : 사용자에게 허용

팝업창으로 하나의 장비를 지도에 표시 합니다. 지도에서 장비 이미지나 이름을 선택하면 장비의 상세 정보를 표시 합니다.

위 지도는 하이브리드를 선택한 경우에 표시되는 지도 입니다.

장비 선택시 표시되는 정보는 아래와 같습니다.

정류기 표시 정보

원격TB 표시 정보

배관링크 표시 정보

수위센서 표시 정보

관말압력 표시 정보

특정정압기 표시 정보

​

수신감도 표시 정보

​

범용 장비1 표시 정보

Reserved

두께측정 장비 표시 정보

Reserved

​

Actions

다음과 같은 Action을 제공 합니다.

• 상세 화면: 장비 상세 화면을 표시 합니다.

• 사진 보기: 장비의 사진을 조회하는 팝업창을 표시 합니다.

• 편집 모드

  • KakaoMap 사용 설명서  참조

알람 목록

권한 : 사용자에게 허용

지사, 단말기 타입, 장비 이름, 메시지, 기간으로 알람을 검색 합니다.

검색 결과로 테이블에서 아래 항목을 표시 합니다. 테이블에서 제목을 선택하여 정렬하거나 Search로 내용 검색을 할 수 있습니다.

"CSV 파일 변환" 버튼을 선택한 경우, 알람을 다운로드 합니다.

내정보

권한 : 사용자에게 허용

로그인한 사용자의 정보를 조회하고 수정 합니다.

다음과 같은 Action을 제공 합니다.

• 저장: 입력한 정보로 내정보를 수정 합니다.

• 취소: 입력한 정보를 모두 초기화 합니다.

로그아웃

웹 로그아웃

화면 우측 상단에 있는 로그인한 사용자의 이름(globalAdmin)을 선택 한후 "로그아웃" 링크를 선택하면 로그아웃되어 로그인 페이지가 표시 됩니다.
사용자가 OBCon SCADA를 사용하지 않고 일정시간(Session timeout)이 지나면 자동으로 로그아웃 됩니다.

모바일 로그아웃

​

부록

• 메뉴 구성

• KakaoMap 사용 설명서

• vWorld 이용약관

메뉴 구성

권한 관리

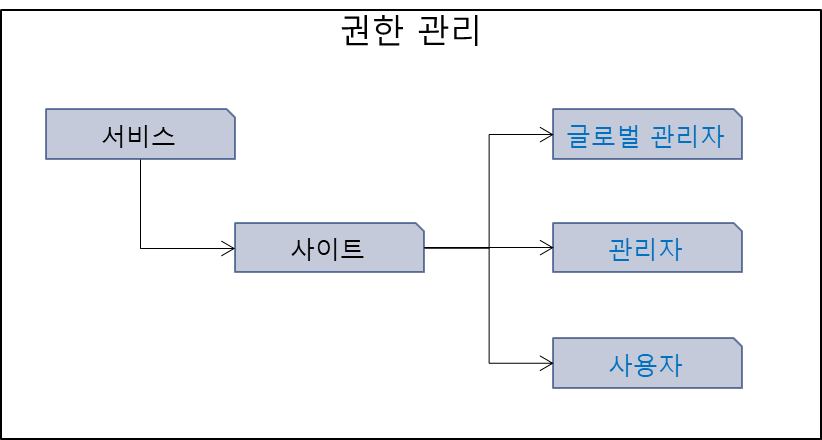

서비스(Service)는 서버에 구축된 OBCon SCADA 서비스 입니다.
서비스는 여러개의 사이트(Site)로 구성되며 하나의 사이트는 OBCon SCADA 서비스를 사용하는 하나의 고객사를 의미 합니다.

사이트에 소속된 사용자는 아래 3 종류의 권한을 가집니다.

• 글로벌 관리자 : OBCon SCADA 서비스의 관리자로써 모든 사이트의 관리자 권한도 가집니다.

• 관리자 : 사이트의 관리자로 사이트 설정을 합니다.

• 사용자 : 사이트의 사용자 입니다.

글로벌 관리자 메뉴

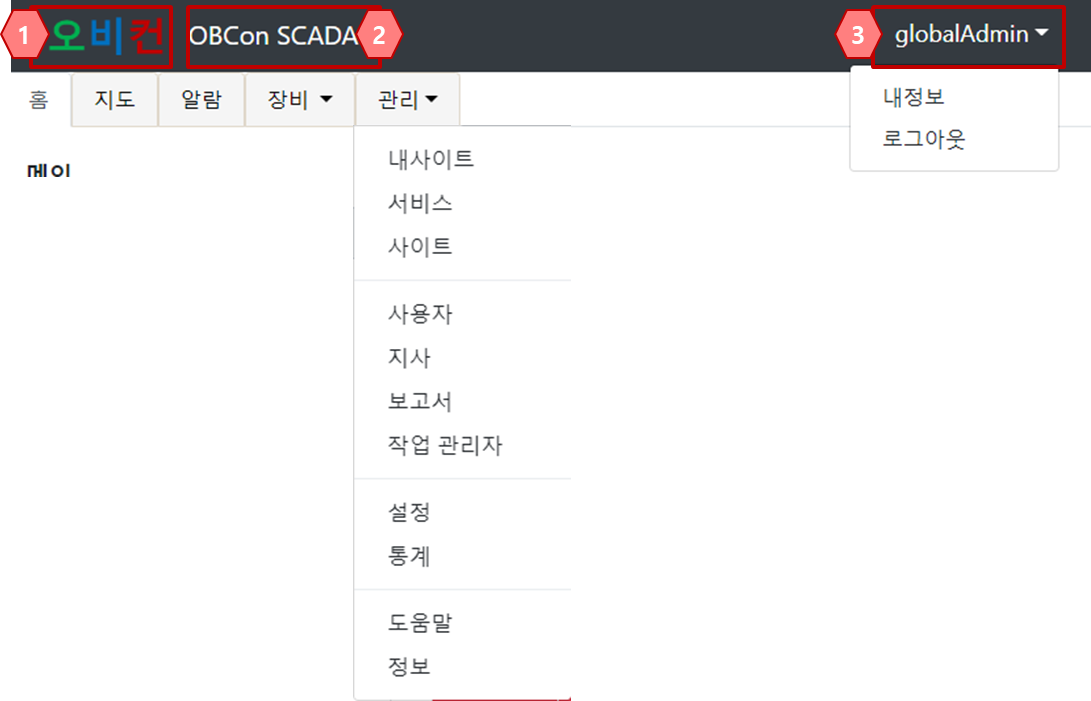

1. 사이트에 등록된 "로고"를 표시 합니다. (디폴트는 오비컨 로고 입니다.)

   • 상단 메뉴 좌측에 표시할 고객사 로고 (company_logo__100p.png)

   • height: 30px, width: 적당한 넓이로 (70px 등)

   • #343A40 배경색 위에 표시될 것임 (투명 권장)

2. 사이트에 등록된 "타이틀"을 표시 합니다. (디폴트는 "OBCon SCADA" 입니다.)

3. 로그인한 사용자의 이름을 표시 합니다. 이름을 선택하면 아래 2개의 메뉴를 표시 합니다.

   • 내정보 : 로그인한 사용자의 정보를 수정할 수 있는 화면을 표시 합니다.

   • 로그아웃 : 로그아웃을 합니다.

메뉴 구성

• 홈 : 장비의 대시보드 화면을 표시 합니다.

• 지도 : 장비의 위치를 보여주는 지도를 표시 합니다.

• 알람 : 알람 목록을 표시 합니다.

• 하위 메뉴 표시

  • 사용자가 "관리"에서 메뉴를 선택한 경우에만 표시 합니다.

  • 관리에서 사용자가 선택한 메뉴의 하위 메뉴를 표시 합니다.

• 관리 : 다음과 같은 관리자 메뉴를 표시 합니다.

  • 내사이트 : 사용자의 사이트 정보를 수정할 수 있는 화면을 표시 합니다.

  • 서비스 : 서비스 목록을 표시 합니다. (마스터 서비스인 경우)

  • 사이트 : 사이트 목록을 표시 합니다.

  • 사용자 : 사용자 목록을 표시 합니다.

  • 그룹 : 그룹 목록을 표시 합니다.

  • 역할 : 역할 목록을 표시 합니다.

  • 지사 : 지사 목록을 표시 합니다.

  • 장비 : 장비 목록을 표시 합니다.

• 보고서 : 보고서 목록을 표시 합니다.

  • 도움말 : OBCon SCADA 도움말 화면을 표시 합니다.

  • 정보 : OBCon SCADA의 정보 화면을 표시 합니다. (유지보수를 받는 서비스인 경우)

관리자 메뉴

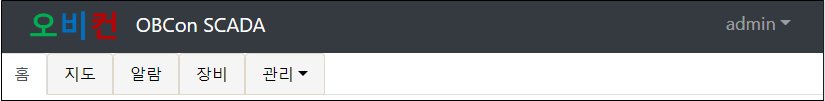

• 홈 : 장비의 대시보드 화면을 표시 합니다.

• 지도 : 장비의 위치를 보여주는 지도를 표시 합니다.

• 알람 : 알람 목록을 표시 합니다.

• 하위 메뉴 표시 - 관리에서 사용자가 선택한 메뉴의 하위 메뉴를 표시 합니다.

• 관리 : 다음과 같은 관리자 메뉴를 표시 합니다.

  • 내사이트 : 사용자의 사이트 정보를 수정할 수 있는 화면을 표시 합니다.

  • 사용자 : 사용자 목록을 표시 합니다.

  • 그룹 : 그룹 목록을 표시 합니다.

  • 역할 : 역할 목록을 표시 합니다.

  • 지사 : 지사 목록을 표시 합니다.

  • 장비 : 장비 목록을 표시 합니다.

• 보고서 : 보고서 목록을 표시 합니다.

  • 도움말 : OBCon SCADA 도움말 화면을 표시 합니다.

  • 정보 : OBCon SCADA의 정보 화면을 표시 합니다. (유지보수를 받는 서비스인 경우)

사용자 메뉴

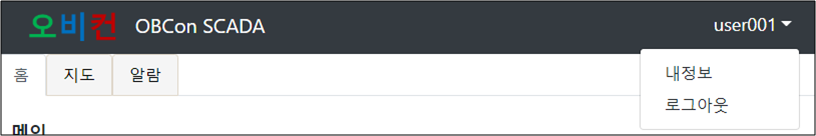

• 홈 : 장비의 대시보드 화면을 표시 합니다.

• 지도 : 장비의 위치를 보여주는 지도를 표시 합니다.

• 알람 : 알람 목록을 표시 합니다.

​

D3.js 챠트 사용 설명서

d3.js 챠트 라이브러리 사용

챠트

모든 상세 화면에서 공통적으로 표시되는 챠트 영역에 대한 설명 입니다.

챠트는 기간(시작일부터 종료일까지)을 입력한 후 "검색" 버튼을 선택하여 조회 합니다. "선택"에서 기간 범위를 지정하여 검색할 수도 있습니다.

"선택" 우측에 표시되는 버튼 중에서 챠트에서 보고 싶은 값에 해당하는 버튼을 선택 합니다. 동시에 볼 수 있는 값의 갯수는 서비스 설정에 따라 다릅니다. 챠트에서 파란색 수평선은 상한값, 빨간색 수평선은 하한값을 표시 합니다.

• 챠트는 좌측과 우측에 축을 표시 합니다.

• 표시되는 데이터의 Legend를 선택하면 해당 Legend의 축의 위치가 좌우로 변경 됩니다.

  • Default 축의 위치는 "오른쪽" 입니다.

좌측과 우측에 있는 y 축 위에서 마우스 휠(wheel)을 사용할 수 있습니다.

• wheel 스크롤 : 축을 위로/아래로 이동

• ctrl 키를 누른채 wheel 스크롤 : 축의 확대/축소

요약 챠트

요약 챠트를 사용하여 챠트에서 표시되는 영역을 지정 합니다.

• Darg & Drop으로 표시할 영역을 지정 합니다.

• 지정된 영역을 Darg & Drop으로 이동할 수 있습니다.

• 지정된 영역의 경계를 선택하여 확대/축소 할 수 있습니다.

• 지정된 영역 이외의 부분을 선택하면 지정된 영역이 사라 집니다.

• 챠트가 실시간으로 갱신되는 경우, 챠트 갱신시 지정된 영역이 사라 집니다.

KakaoMap 사용 설명서

기본 지도가 vWorld에서 KakaoMap으로 지도가 변경 되었습니다.

vWorld에서 라이선스 등 제약 사항이 발생하여 변경 하였습니다.

​

지도를 사용하는 화면

• 지도 대시보드 : /scada/homes?action=dashboard

• 지도 메뉴 선택시 지도 화면 (설정에서 선택 가능)

  • 지도 대시보드 : /scada/devices?action=dashboardMap

  • 전체 지도 : /scada/devices?action=dashboardMap2

• 지도 보기 화면 : /scada/devices?action=mapDetail&record={장비 레코드 아이디}

​

지도 사용법

1. 지도 타입을 선택하는 control 입니다.

   • 지도 : 일반 지도

   • 스카이뷰 : 위성 지도

2. 지도를 확대/축소하는 control 입니다.

3. 장비 아이콘과 하단에 장비 설명을 표시 합니다.

   • 장애가 있는 장비는

     • 붉은색 아이콘으로 표시 합니다.

     • 장비 설명의 색상이 변화 합니다.

     • 특정 고객사는 소리로 알려 줍니다.

4. 장비 타입에 따른 장비 상세 정보를 표시 합니다.

   • 장비 아이콘 또는 설명에 마우스가 위치하면 장비 상세 정보를 표시 합니다.

   • 마우스로 아이콘 또는 설명을 선택한 경우, 항상 장비 상세 정보를 표시 합니다.

   • 장비 타입별로 다른 장비 상세 정보를 표시 합니다.

   • 장비 상세 설명 중 붉은색 글씨로 표시된 것은 오류가 발생한 항목 입니다.

   • 장비 상세 정보를 닫으려면, 우측 상단에 있는 "X" 아이콘을 선택 합니다.

   • 상세 화면 : 장비의 장비 상세 화면을 표시 합니다.

   • 사진 보기 : 장비의 사진 보기 화면을 새창에 표시 합니다.

편집 모드

권한 : 관리자에게만 허용 합니다.

​

관리자 권한이 있는 사용자는 F2 키를 선택하여 편집 모드를 사용할 수 있습니다.

편집 모드를 해제하려면 F2 키를 다시 한번 더 선택 합니다.

편집 모드에서는 지도 우측 하단에 "배관 경로" 버튼이 표시 됩니다.

장비 위치 변경

장비의 아이콘을 마우스를 선택한 후 Drag&Drop을 사용하여 장비의 위치를 변경 합니다.

​

배관 경로

지사 별로 배관 경로를 관리 합니다. 지도에 표시하는 배관 경로의 색은 지사의 "색상" 항목의 값으로 지정 합니다.

배관 경로 그리기

배관 경로를 그리기 위해서는 하나의 지사만 선택하여 지도를 표시하여야 합니다.

예) 지도 메뉴에서 지사를 하나 선택한 후, F2 키를 입력하여 사용 합니다.

​

편집 모드에서 지도 우측 하단에 있는 "배관 경로" 버튼을 선택 합니다.

마우스로 지도에서 위치를 선택하여 배관 경로를 그립니다. 배관 경로를 다 그렸으면 마우스로 마지막 위치를 한 번 더 선택하면 배관 경로 그리기가 종료되고 그린 배관 경로가 저장 됩니다. (마우스로 위치를 선택하는 방식)

​

배관 경로 수정/삭제

편집 모드에서 배관 경로 위에 표시되는 작은 사각형을 Drag&Drop하여 배관 경로를 수정 합니다. 삭제를 원하는 경우 배관 경로에 표시되는 x 표시를 마우스로 선택하면 배관 경로가 삭제 됩니다.

SharpFile 표시

다른 지도 프로그램에서 사용하던 배관 경로를 SharpFile로 가져와서 표시할 수 있습니다. 단, SharpFile이 많은 경우 지도 표시 속도가 느려질 수 있습니다.

지도 위에 SharpFile은 다음 단계를 거쳐서 표시 합니다.

• SharpFile(.shp)을 GeoJson 파일(.geojson)로 변환 합니다.

• GeoJson 파일(.geojson)을 KakaoMap 파일로 변환 합니다.

• KakaoMap 파일을 지도에 표시 합니다.

SharpFile 표시시 다음과 같은 제약 사항이 있습니다.

• 현재 SharpFile에서 직선 연결 ("LineString") 형태만 지원 힙니다.

• OBCon SCADA 담당자에게 SharpFile을 전달하여 변환 과정을 거쳐야 합니다.

  • 좌표계를 변환 합니다.

    • KakoMap은 WGS84 (World Geodetic System 1984) 좌표계를 사용 합니다.

  • 문자셋을 변환 합니다.

  • 지도에 표시하는 선 모양, 색상, 두께 등을 수작업으로 지정 합니다.

  • 지도 축적 등에 따른 배관 경로 표시 여부를 수작업으로 지정 합니다.

• KakaoMap이 SharpFile을 표시하는 Layer 기능을 제공하지 않기 때문에 SharpFile의 량이 많은 경우 지도에 표시하는 속도가 느릴 수 있습니다.

  • 현재 지도에 표시되는 부분에 해당하는 SharpFile만 지도에 표시하여 속도를 개선하고 있다.

​

장비 아이콘의 종류

• None : 아이콘을 표시하지 않음

• CAProtec : 씨에이프로텍용 아이콘 (CAProtec에서만 사용)

• PGSKorea : 피지에스코리아용 아이콘 (PGSKorea에서만 사용)

• default : 장비 타입 구분 없이 표시되는 작은 아이콘

참고 문헌

• KakaoMap 사용 동영상

vWorld 오픈 API 이용 약관

공간정보 오픈플랫폼의 운영정책은 다음과 같은 내용을 담고 있습니다.

제반 서비스의 이용과 관련하여 필요한 사항을 규정합니다.

제 1 조 약관의 목적

제 2 조 용어의 정의

제 3 조 약관의 효력

제 4 조 약관의 변경

제 5 조 이용계약의 성립 및 해지

제 6 조 인증키 발급 신청

제 7 조 인증키 발급 승낙, 유보 및 거절

제 8 조 인증키 정보의 관리

제 9 조 회원정보

제 10 조 서비스의 이용

제 11 조 서비스의 제한

제 12 조 저작권

제 13 조 손해배상, 책임

제 1 조 약관의 목적TOP

본 약관은 공간정보산업진흥원이 국토교통부로부터 위탁을 받아 운영하는 공간정보 오픈플랫폼(이하 “오픈플랫폼”이라 한다)의 오픈API 서비스(이하 “서비스”라 한다)를 회원이 이용함에 있어 오픈플랫폼과 회원의 권리, 의무 및 책임사항과 서비스 이용의 조건 및 절차를 규정함을 목적으로 합니다.

제 2 조 용어의 정의TOP

①본 약관에서 사용하는 용어의 정의는 아래와 같습니다.

1. "API"라 함은 Application Programming Interface의 약자로서 사용자가 목적하는 응용 서비스를 구성할 수 있도록 지원하는 객체 및 함수 체계입니다.

2. "오픈API 서비스"라 함은 회원이 공간정보 오픈플랫폼의 자원을 공유하여 새로운 공간정보 서비스를 창조할 수 있도록 오픈플랫폼이 지원하는 API 체계입니다.

3. "인증키"라 함은 회원의 서비스 요청을 식별하고, 적법한 요청임을 확인할 수 있도록 오픈플랫폼에서 발급한 고유한 값을 말하며, 개발을 목적으로 하는 "인증키(개발키)"와 서비스 운영을 목적으로 하는 "인증키(운영키)"로 구분합니다.

4. "인증키 정보"라 함은 회원이 인증키 발급 신청서에 기재한 후 제출한 정보 및 이후 서비스와 관련해 추가로 제출한 정보를 말합니다.

②본 약관에서 정의하지 않은 용어는 공간정보 오픈플랫폼 이용약관 또는 안내 및 관계 법령(국가공간정보 기본법, 국토교통부 국가공간정보 보안관리 규정, 공간정보 오픈플랫폼 운영규정 등) 등에서 정하는 바에 의합니다.

제 3 조 약관의 효력TOP

①오픈플랫폼은 본 약관의 내용을 회원이 쉽게 알 수 있도록 서비스 대표 화면에 게시합니다. 다만, 약관의 내용을 회원이 연결화면을 통하여 볼 수 있도록 할 수 있습니다.

②본 약관의 모든 내용은 서비스에 대한 이용계약(이하 이용계약)이 성립되는 시점부터 적용됩니다.

③본 약관 및 공간정보 오픈플랫폼 이용약관에 명시되지 않은 사항에 대해서는 관계 법령에 의하고, 법에 명시되지 않은 사항에 대하여는 관습에 의합니다.

제 4 조 약관의 변경TOP

①오픈플랫폼은 서비스의 개선과 효율적인 운영을 위해 관련법을 위배하본 약관을 변경할 수 있습니다.

②오픈플랫폼은 약관의 변경이 있을 경우 적용일자 및 변경사유를 명시하여 현행 약관과 함께 서비지 않는 범위에서 스 홈페이지를 통해 적용일 7일 이전부터 최소한 적용일자 전일까지는 미리 공지하여야합니다. 다만, 회원에게 불리하게 약관 내용을 변경하는 경우에는 최소한 30일 이상의 사전 유예기간을 두고 공지합니다. 이 경우 오픈플랫폼은 개정 전 내용과 개정 후 내용을 명확하게 비교하여 회원이 알기 쉽도록 표시합니다.

③오픈플랫폼은 약관 적용일 이후 회원의 최초 서비스 사용 시점에 변경된 약관에 대한 동의를 받아, 회원이 약관의 변경을 인지할 수 있도록 합니다.

④회원이 변경약관에 동의하지 않을 경우 모든 인증키를 삭제하여 서비스 사용을 중지하여야 합니다.

제 5 조 이용계약의 성립 및 해지TOP

①이용계약은 회원이 발급받은 인증키별로 성립 및 해지됩니다.

②회원이 인증키를 발급받게 되면 이용계약이 즉시 성립됩니다. 인증키 발급은 회원의 인증키 발급 신청과 오픈플랫폼의 발급이 모두 완료되었을 경우 성립됩니다.

③이용계약은 기본적으로 회원이 발급받은 인증키를 삭제할 경우 해지되며, 회원은 언제든지 인증키를 삭제할 수 있습니다.

④아래 각 호에 해당하는 사유가 발생한 경우에 오픈플랫폼은 해당 인증키 또는 해당 회원의 모든 인증키에 대한 이용계약을 해지할 수 있습니다.

1. 관계 법령, 공간정보 오픈플랫폼 이용약관의 의무를 위반하거나 이용안내 및 공지사항 등을 준수하지 않은 경우

2. 서버를 해킹하는 등 서비스의 정상적인 운영을 방해한 경우

3. 2년 이상 계속해서 서비스를 사용하지 않는 경우

4. 회원 기본정보가 변경되어 회원과 연락이 불가능한 경우

5. 오픈플랫폼에서 제공하는 3차원 공간정보는 관계 법령에 따라 공개제한 공간정보로 운영기관의 승낙 없이 무단으로 복제·유출하는 경우

6. 국가보안시설 및 군사시설(휴전선 접경지역 내 시설 포함)등이 포함된 지도와 오픈플랫폼을 함께 사용하는 경우

7. 국가안전이나 보안관련 사항에 위배된다고 판단되는 경우

⑤회원 스스로 회원탈퇴를 하거나 회원이 제반 규정을 준수하지 않아 오픈플랫폼에서 강제탈퇴를 시행하는 경우에는 모든 인증키에 대한 이용계약이 해지됩니다.

⑥이용계약이 해지되는 경우 회원이 발급받은 인증키는 삭제되고, 해당 인증키에 대한 서비스 제공은 중지됩니다.

⑦회원에 의하여 오픈플랫폼에 손해가 발생한 경우 오픈플랫폼은 이용계약의 해지와는 별도로 회원에게 손해배상을 청구할 수 있습니다.

⑧오픈플랫폼은 인증키 유효기간을 지정할 수 있고, 회원은 인증키 유효기간 갱신 신청을 할 수 있으며, 유효기간이 만료된 인증키는 사용할 수 없습니다.

제 6 조 인증키 발급 신청TOP

①인증키 발급 신청은 아래와 같은 과정을 통해 이루어집니다.

1. 회원이 가입한 계정으로 로그인

2. 본 약관에 동의

3. 인증키를 사용할 웹사이트의 도메인 및 하위 디렉토리 정보, 연락처 등 발급신청 양식에서 요구하는 사항을 기록

4. 인증키(개발키) 발급 신청서 제출

5. 서비스 운영 목적을 위한 인증키(운영키)발급 신청서 제출

②회원은 인증키 발급 신청 시 요구되는 정보를 정확하게 기입하여야하며 아래 각 호에 해당하는 행위를 하지 않아야 합니다.

1. 다른 사람의 명의를 사용하여 신청

2. 인증키 정보를 허위로 기재하여 신청

③회원은 인증키를 하나 이상 신청하여 발급받을 수 있으며, 회원이 최대로 발급 받을 수 있는 인증키의 수는 오픈플랫폼에서 별도로 공지합니다.

제 7 조 인증키 발급 승낙, 유보 및 거절TOP

①오픈플랫폼은 원칙적으로 모든 회원의 인증키(개발키) 발급 신청을 승낙합니다. 다만 아래 각 호에 해당하는 경우 그 승낙을 유보할 수 있습니다.

1. 서비스 관련설비에 현실적인 여유가 없는 경우

2. 서비스 제공에 기술적, 업무적으로 문제가 있다고 판단되는 경우

3. 인증키 발급 신청서 제출 이외에 별도의 자료 제출이 요구되는 경우

4. 기타 오픈플랫폼이 필요하다고 인정하는 경우

5. 오픈플랫폼 이용계약이 해지된 경력이 있는 경우

②인증키 발급을 희망하는 회원은 인증키 발급 신청과 관련한 규정을 준수해야하며, 제반 규정을 위반할 경우 발급 신청이 거절될 수 있습니다.

③오픈플랫폼은 인증키 발급 승낙을 유보하거나 거절한 경우 이를 해당 회원에게 알립니다.

④오픈플랫폼 전체 회원은 인증키(개발키) 유효기간 만료 이전에 서비스 운영을 위한 인증키(운영키)를 온라인으로 신청할 수 있으며, 운영기관은 사용자가 제출한 인증키(운영키) 발급신청서를 검토 및 심사 후 적합할 경우 인증키를 발급하고, 부적합할 경우 반려 후 신청서 재작성 제출 요청할 수 있습니다.

제 8 조 인증키 정보의 관리TOP

①인증키는 발급 시점 이후에 변경할 수 없으나, 서비스 정보를 변경해야 하는 경우 회원은 인증키 관리의 정보수정을 통해 수정 할 수 있습니다.

②오픈플랫폼은 인증키 정보를 수집, 이용할 수 있습니다. 이는 서비스 이용계약이 해지된 이후에도 해당합니다.

③회원은 본인이 발급한 인증키가 도용당하지 않도록 관리해야 합니다

제 9 조 회원정보TOP

①오픈플랫폼은 회원의 개인정보를 보호하기 위해 노력하며, 기본적인 개인정보의 보호 및 이용에 대해서는 관련법 및 오픈플랫폼의 개인정보처리방침이 적용됩니다.

②회원의 계정과 비밀번호만 있으면 누구라도 인증키 발급 신청이 가능하므로, 회원은 본인의 계정 및 비밀번호가 유출되지 않도록 노력해야 합니다. 회원의 계정 및 비밀번호가 유출되어 발생한 문제에 대해 오픈플랫폼은 어떠한 책임도 지지 않습니다.

제 10 조 서비스의 이용TOP

①회원은 발급 받은 인증키를 적용하여 서비스를 이용할 수 있으며, 발급 받은 인증키는 회원 본인에 한하여 사용할 수 있습니다.

②회원은 오픈플랫폼이 제공하는 오픈API 체계를 이용하여, 자유롭게 본인이 만든 웹 서비스에 연동하거나 독립프로그램을 개발하여 이용약관에 위배되지 않는 한 배포할 수 있습니다.

③인증키를 적용하여 만든 웹 서비스 또는 독립프로그램(이하 결과물)에는 오픈플랫폼이 별도로 정하는 방법에 따라 공간정보 오픈플랫폼을 이용하여 만든 것임을 표기해야 합니다.

④회원은 서비스에 포함되어 있는 일체의 내용을 삭제하거나 변경할 수 없습니다. 단 서비스에 해당 내용의 표현 여부를 조절하는 기능이 있는 경우는 예외로 합니다.

⑤회원은 본인 소유의 결과물로 인해 발생하는 모든 상황에 대해 책임을 져야 합니다.

⑥회원은 서비스의 이용에 있어 아래 각 호에 해당하는 행위를 하지 않아야 합니다.

1. 서비스의 목적 이외의 용도로 이용하는 행위

2. 서비스를 통하여 전송된 내용의 출처를 위장하는 행위

3. 다른 사람의 서비스 이용을 방해하거나 그 정보를 도용하는 등의 행위

4. 오픈플랫폼에서 허용하지 않는 방식으로 서비스를 접근하는 경우

5. 공공질서 또는 미풍양속을 저해하는 용도로 이용하는 행위

⑦회원은 인증키를 타인과 거래하거나 양도 및 증여 할 수 없으며 이를 담보로 제공할 수 없습니다.

⑧회원은 서비스를 상업적 목적으로 이용하는 경우 오픈플랫폼으로부터 별도의 상업적 이용 허락을 받아야 합니다.

⑨회원은 언제든지 서비스 및 오픈API 개발에 대해 궁금한 사항을 물어볼 수 있으며, 오픈플랫폼은 친절하게 응답해야 합니다.

⑩회원은 서비스 이용에 오류사항이 발견되면 서비스 품질 향상을 위해 이를 오픈플랫폼에 알려주어야 합니다. 오류사항이 보고될 경우 오픈플랫폼은 오류사항을 신속하게 처리해야 합니다.

제 11 조 서비스의 제한TOP

①오픈플랫폼은 서비스 설비의 보호와 안정적인 서비스 제공을 위해 기본적으로 모든 인증키에 대해 서비스 제공에 따른 전송량 및 호출 회수를 제한합니다.

②구체적인 서비스 제한용량(이하 제한용량)은 오픈플랫폼에서 정하고 별도로 공지합니다. 제한용량을 초과하여 이용할 경우 해당 인증키를 사용하는 서비스는 중단될 수 있습니다.

③제한용량을 초과하여 이용하려는 회원은 아래의 사항을 기재하여 서비스 용량 초과이용 신청을 해야 합니다.

1. 서비스의 목적

2. 서비스 용량 초과이용 사유

3. 기타 주소, 소속, 직위 등 오픈플랫폼이 요구하는 정보

제 12 조 저작권TOP

①본 서비스의 저작권은 오픈플랫폼에 귀속되며, 회원이 개발한 웹서비스 또는 프로그램 등의 저작권은 회원에게 귀속됩니다.

②오픈플랫폼을 통하여 제공되는 기능 및 정보는 실시간 연동을 기본으로 하며, 제3자의 서비스로 재전송할 수 없습니다.

③회원은 오픈플랫폼 및 제3자의 지적 재산권 및 관련 권리를 침해해서는 안되며, 그로 인해 발생하는 민, 형사상의 책임은 전적으로 해당 회원이 부담하여야 합니다.

④오픈플랫폼에서 제공되는 데이터는 사전 승낙 없이 데이터를 무단으로 저장하지 못합니다.

제 13 조 손해배상, 책임TOP

①회원이 제12조의 저작권 관련 의무와 본 약관의 규정을 위반하여 오픈플랫폼에 손해가 발생할 경우 오픈플랫폼은 회원에게 손해배상을 청구할 수 있습니다.

②회원의 인증키 관리 소홀로 인한 피해는 해당 회원에게 책임이 있습니다.

부칙

제1조(시행일) 본 약관은 2021년 9월 18일부터 시행합니다.

제2조 2012년 12월 1일부터 시행되던 종전의 약관은 본 약관으로 대체합니다.

관리자 매뉴얼

• UCloud 서버 증설

알람

Reserved은 예약된 항목으로 미확정임

Notifications 구조

Notifications 종류

• 알람은 상태가 변경될 때 발송 합니다.

  • 예) "통신 이상" 상태로 계속 있다가 "통신 정상" 상태로 변경될 때, "통신 정상" 알림이 1회 발생 합니다.

Notification Process

사용자별로 "알람 설정"한 후, 알람 발생시 "알람 설정" 정보를 참조하여 알람을 발생 합니다.

알람 설정

권한 : 사용자에게 허용

사용자별 알람 수신 여부를 설정 합니다. 사이트 설정에서 Email 사용 또는 SMS 사용 설정이 되어 있는 경우에만 표시 됩니다.

장비 타입별 알람 설정

참고 문헌

• 사이트 설정

내사이트

권한 : 관리자와 글로벌 관리자에게 허용

내사이트의 정보를 편집 합니다.

다음과 같은 Action을 제공 합니다.

• 저장: 입력한 정보로 사이트를 수정 합니다.

• 취소: 입력한 정보를 모두 초기화 합니다.

• 디폴트 설정: 장비를 선택한 후 "디폴트 설정" 버튼을 선택하면 선택한 장비의 디폴트 값을 설정하는 팝업창을 표시 합니다.

• 사이트 설정: 사이트의 설정을 관리 합니다.

  • 권한 : 글로벌 관리자에게 허용

  • 사이트에 허용된 장비 타입 설정

  • 알림을 위한 사이트 이메일 설정

  • 알림을 위한 사이트 SMS 설정

서비스 목록

권한 : 마스터 서비스에서 글로벌 관리자에게 허용

서버에 설치된 OBCon SCADA 서비스의 목록을 표시 합니다.

다음과 같은 Action을 제공 합니다.

• 생성: 새로운 서비스를 등록하는 화면을 표시 합니다.

• 조회: 목록에서 라인을 선택하면, 해당 라인에 표시된 서비스의 조회 화면을 표시 합니다.

• 편집: 해당 라인에 표시된 서비스의 정보를 편집할 수 있는 화면을 표시 합니다.

서비스 생성

권한 : 마스터 서비스에서 글로벌 관리자에게 허용

새로 설치한 OBCon SCADA 서비스의 정보를 등록 합니다.

서비스(Service)는 다음과 같은 정보를 관리 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 서비스 목록 화면을 표시 합니다.

• 저장: 입력한 정보로 서비스를 생성 합니다.

• 취소: 입력한 정보를 모두 초기화 합니다.

서비스 조회

권한 : 마스터 서비스에서 글로벌 관리자에게 허용

서비스의 정보를 조회 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 서비스 목록 화면을 표시 합니다.

• 편집: 서비스의 정보를 편집할 수 있는 화면을 표시 합니다.

서비스 편집

권한 : 마스터 서비스에서 글로벌 관리자에게 허용

서비스의 정보를 편집 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 서비스 목록 화면을 표시 합니다.

• 저장: 입력한 정보로 서비스를 수정 합니다.

• 취소: 입력한 정보를 모두 초기화 합니다.

사이트 목록

권한 : 글로벌 관리자에게 허용

사이트(Site)의 목록을 표시 합니다.

다음과 같은 Action을 제공 합니다.

• 생성: 새로운 사이트를 등록하는 화면을 표시 합니다.

• 조회: 목록에서 라인을 선택하면, 해당 라인에 표시된 사이트의 조회 화면을 표시 합니다.

• 편집: 해당 라인에 표시된 사이트의 정보를 편집할 수 있는 화면을 표시 합니다.

• 삭제: 해당 라인에 표시된 사이트를 삭제 합니다.

• 선택: 해당 라인에 표시된 사이트의 관리자 권한을 획득 합니다.

• 공지 알림 : 모든 사이트의 관리자에게 이메일 또는 SMS로 공지 알림을 보냅니다.

• 사이트 설정 : 다음과 같은 사이트별 설정을 합니다.

  • 사이트에 허용된 장비 타입 설정

  • 알림을 위한 사이트 이메일 설정

  • 알림을 위한 사이트 SMS 설정

사이트 생성

권한 : 글로벌 관리자에게 허용

새로운 사이트를 생성 합니다.

사이트(Site)는 다음과 같은 정보를 관리 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 사이트 목록 화면을 표시 합니다.

• 저장: 입력한 정보로 사이트를 생성 합니다.

• 취소: 입력한 정보를 모두 초기화 합니다.

​

사이트 조회

권한 : 글로벌 관리자에게 허용

사이트의 정보를 조회 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 사이트 목록 화면을 표시 합니다.

• 편집: 사이트의 정보를 편집할 수 있는 화면을 표시 합니다.

• 삭제: 사이트를 삭제 합니다.

• 디폴트 설정: 장비를 선택한 후 "디폴트 설정" 버튼을 선택하면 선택한 장비의 디폴트 값을 설정하는 팝업창을 표시 합니다.

• 사이트 설정: 사이트의 설정을 관리 합니다.

  • 사이트에 허용된 장비 타입 설정

  • 알림을 위한 사이트 이메일 설정

  • 알림을 위한 사이트 SMS 설정

• 로그 보기 : 사이트에 해당하는 Noje.js 서버의 로그를 표시 합니다.

사이트 편집

권한 : 글로벌 관리자에게 허용

사이트의 정보를 편집 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 사이트 목록 화면을 표시 합니다.

• 저장: 입력한 정보로 사이트를 수정 합니다.

• 취소: 입력한 정보를 모두 초기화 합니다.

장비 디폴트 설정

권한 : 관리자와 글로벌 관리자에게 허용

장비 종류별로 장비 생성시 사용할 디폴트 값을 관리 합니다.

정류기

원격TB

배관링크

수위센서

관말압력

특정정압기

수신감도

​

사이트 설정

권한 : 글로벌 관리자에게 허용

장비 타입 설정

사이트에 사용이 허용된 장비 타입을 설정 합니다.

"사용함"이라고 설정한 장비 사이트에서 사용 가능 합니다.

Email 설정

알림을 위한 사이트 이메일 설정을 합니다.

"Email 테스트" 버튼 선택시 테스트를 위한 이메일이 로그인한 "사용자의 회사 이메일"로 발송 됩니다.

모든 메일 서비스를 지원하지는 않습니다. 등록시 확인이 필요 합니다.

SMS 설정

알림을 위한 사이트 SMS 설정을 합니다.

"SMS 테스트" 버튼 선택시 테스트를 위한 SMS가 로그인한 "사용자의 핸드폰"으로 발송 됩니다.
"SMS 테스트" 라는 문자메시지를 받으면 설정이 정상적으로 되었음을 알 수 있습니다.

모든 SMS 서비스를 지원하지는 않습니다. 등록시 확인이 필요 합니다.

참고 문헌

• 알람 설정

• 이메일 템플릿

• 메일 서비스 설정

  • Google 이메일 설정

  • Naver 이메일 설정

  • Daum 이메일 설정

  • Nate 이메일 설정

  • Cafe24 이메일 설정

  • Bizmeka 이메일 설정

• SMS 서비스 설정

  • 알리고 설정

이메일 템플릿

OBcon SCADA는 서비스별로 이메일 템플릿 파일(~.htm)을 관리 합니다.

아래는 디폴트로 사용하는 service_obcon_notification.htm 이메일 템플릿 입니다.

1. 이메일 제목을 표시 한다.

2. 이메일 내용을 표시 한다.

3. 저작권(Copyright)를 표시 한다.

알리고(Aligo) 설정

알리고(Aligo)를 사용하여 SMS 서비스를 원하는 고객사는 알리고(Aligo)에 가입 합니다. 선불제 SMS 서비스이므로 가입한 고객사에서 입금하여야 합니다.

https://smartsms.aligo.in/admin/api/auth.html 사이트에서 다음 작업을 합니다.

• Key : "기존 API Key"에서 발급키를 사용

• 발송 서버 IP

  • 물리 장비 사용시 : OBCon SCADA가 설치된 서버의 공인 IP

  • Cloud 사용시 : 서버의 공인 IP와 외부 접속시 사용하는 공인 IP가 다르므로 별도 문의 필요

• 발신자 번호

  • 발신 번호에 추가한 번호 사용

  • 발신 번호 사용이 금지된 전화번호인 경우, 통신사에 문의하여 해지 하여야 합니다. 해지시 2~3일이 소요 됩니다.

사이트 설정에 SMS 설정을 위해 아래 정보를 사용 합니다.

• 사용 여부 : 사용함

• 서비스 : 알리고

• Host : apis.aligo.in

• Port : 443

• User ID : 알리고(Aligo) 로그인시 사용하는 아이디

• Key : 위 발급키 사용

• 발신자 번호 : 위 발신 번호중에 하나 사용

서용자 목록

권한 : 관리자에게 허용

사용자의 목록을 표시 합니다.

다음과 같은 Action을 제공 합니다.

• 생성: 새로운 사용자를 등록하는 화면을 표시 합니다.

• 조회: 목록에서 라인을 선택하면, 해당 라인에 표시된 사용자의 조회 화면을 표시 합니다.

• 편집: 해당 라인에 표시된 사용자의 정보를 편집할 수 있는 화면을 표시 합니다.

• 삭제: 해당 라인에 표시된 사용자를 삭제 합니다.

사용자 생성

권한 : 관리자에게 허용

사이트(Site)의 사용자를 생성 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 사용자 목록 화면을 표시 합니다.

• 저장: 입력한 정보로 사용자를 생성 합니다.

• 취소: 입력한 정보를 모두 초기화 합니다.

사용자 조회

권한 : 관리자에게 허용

사용자의 정보를 조회 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 사용자 목록 화면을 표시 합니다.

• 편집: 사용자의 정보를 편집할 수 있는 화면을 표시 합니다.

• 삭제: 사용자를 삭제 합니다.

• 알람 설정: 사용자별 알람 설정 창을 표시 합니다.

  • 사이트 설정에서 Email 사용 또는 SMS 사용 설정이 되어 있는 경우에만 표시 됩니다.

사용자 편집

권한 : 관리자에게 허용

사용자의 정보를 편집 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 사용자 목록 화면을 표시 합니다.

• 저장: 입력한 정보로 사용자를 수정 합니다.

• 취소: 입력한 정보를 모두 초기화 합니다.

로그인 기록

로그인이 5회 실패한 경우 5분간 로그인을 차단 합니다.

로그인 실패횟수와 차단 시간을 설정을 통해서 수정할 수 있습니다.

사용자의 로그인 기록을 표시 합니다.

그룹

권한 : 관리자에게 허용

사용자의 그룹으로 각 그룹은 역할을 가집니다.

그룹에 속한 사용자에게 동일한 역할을 부여하고자 하는 경우에 사용 합니다.

역할

권한 : 관리자에게 허용

​

역할은 사용자 또는 그룹에게 권한을 부여 한다.

장비 타입별로 담당자를 지정하거나 각 장비별로 담당자를 지정 한다.

• 아무런 설정이 되어 있지 않으면 모든 장비를 표시 합니다.

• 장비 타입별로 담당자 지정

  • -- 설정 없음 -- : 각 장비 담당자 지정을 적용 한다.

  • 모두 보이기 : 해당 타입의 장비를 모두 표시 한다.

  • 모두 숨기기 : 해당 타입의 장비를 모두 숨긴다.

• 각 장비별 담당자 지정

  • 선택한 장비만 표시 한다.

• 권한 설정간 충돌이 발생하는 경우에는 더 큰 권한을 가진 방향으로 설정 합니다.

지사 목록

권한 : 관리자에게 허용

지사의 목록을 표시 합니다.

다음과 같은 Action을 제공 합니다.

• 생성: 새로운 지사를 등록하는 화면을 표시 합니다.

• 조회: 목록에서 라인을 선택하면, 해당 라인에 표시된 지사의 조회 화면을 표시 합니다.

• 편집: 해당 라인에 표시된 지사의 정보를 편집할 수 있는 화면을 표시 합니다.

• 삭제: 해당 라인에 표시된 지사를 삭제 합니다.

지사 생성

권한 : 관리자에게 허용

사이트(Site)의 지사를 생성 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 지사 목록 화면을 표시 합니다.

• 저장: 입력한 정보로 지사를 생성 합니다.

• 취소: 입력한 정보를 모두 초기화 합니다.

지사 조회

권한 : 관리자에게 허용

지사의 정보를 조회 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 지사 목록 화면을 표시 합니다.

• 편집: 지사의 정보를 편집할 수 있는 화면을 표시 합니다.

• 삭제: 지사를 삭제 합니다.

지사 편집

권한 : 관리자에게 허용

지사의 정보를 편집 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 지사 목록 화면을 표시 합니다.

• 저장: 입력한 정보로 지사를 수정 합니다.

• 취소: 입력한 정보를 모두 초기화 합니다.

장비 종류

OBCon SCADA는 도시가스 배관에 대한 안전관리를 지원하는 다음 7가지 장비 종류를 지원 합니다. 다양한 통신 기술과 센서 기술을 통해 원격으로 모니터링과 진단, 조치를 취할 수 있습니다. 모듈화된 구성으로 손쉽게 새로운 장비 종류를 추가할 수 있습니다.

정류기

정류기는 감시, 제어, 통신을 담당 합니다.

정류기 구성도

정류기 설치 사진

원격TB

원격TB 구성도

원격TB 설치 사진

배관링크

수위센서

관말압력

관말압력 구성도

관말압력 설치 사진

장비 목록

권한 : 관리자에게 허용

장비의 목록을 표시 합니다. 지사와 장비 타입을 선택하여 검색할 수 있습니다.

지사는 사이트가 지사를 사용하도록 설정되어 있는 경우에만 표시 합니다.

다음과 같은 Action을 제공 합니다.

• 생성: 새로운 장비를 등록하는 화면을 표시 합니다.

• 조회: 목록에서 라인을 선택하면, 해당 라인에 표시된 장비의 조회 화면을 표시 합니다.

• 편집: 해당 라인에 표시된 장비의 정보를 편집할 수 있는 화면을 표시 합니다.

• 삭제: 해당 라인에 표시된 장비를 삭제 합니다.

• 사진 보기: 장비의 사진을 조회하는 팝업창을 표시 합니다.

• 활성/비활성

  • 목록에서 여러 장비를 선택하여 한번에 활성/비활성 설정을 합니다.

• 모뎀 등록 : 모뎀을 ThingPlug에 등록 합니다.

• 모뎀 등록 취소 : 모뎀을 ThingPlug에서 등록 취소 합니다.

장비 생성 : 1단계

권한 : 관리자에게 허용

장비 생성은 2단계로 진행 합니다.

1. 장비 종류 선택

2. 장비 종류별 생성 화면

사이트(Site)의 장비를 생성하기 위해서 생성할 장비의 종류를 선택할 수 있는 버튼을 표시 한다. 사이트 설정에서 사이트에 사용하도록 허용된 장비 타입만 표시 합니다.

장비 타입별 생성 버튼

• 정류기 생성

• 원격TB 생성

• 배관링크 생성

• 수위센서 생성

• 관말압력 생성

• 특정정압기 생성

• 수신감도 생성

장비 생성 : 2단계

권한 : 관리자에게 허용

사이트(Site)에서 장비를 생성 합니다.

장비 타입별 공통 항목

기본 탭

제조사 탭

장비의 제조사 정보

모뎀 탭

장비에서 사용하는 통신 모뎀 정보

정류기 생성

원격TB 생성

배관링크 생성

수위센서 생성

관말압력 생성

특정정압기 생성

수신감도 생성

다음과 같은 Action을 제공 합니다.

• 목록: 장비 목록 화면을 표시 합니다.

• 저장: 입력한 정보로 장비를 생성 합니다.

• 취소: 입력한 정보를 모두 초기화 합니다.

장비 조회

권한 : 관리자에게 허용

장비 타입별로 장비의 정보를 조회 합니다.

장비 타입별 공통 항목

기본 탭

제조사 탭

장비의 제조사 정보

모뎀 탭

장비에서 사용하는 통신 모뎀 정보

정류기 조회

원격TB 조회

배관링크 조회

수위센서 조회

관말압력 조회

특정정압기 조회

수신감도 조회

다음과 같은 Action을 제공 합니다.

장비 편집

권한 : 관리자에게 허용

장비 타입별로 장비의 정보를 편집 합니다.

장비 타입별 공통 항목

기본 탭

제조사 탭

장비의 제조사 정보

모뎀 탭

장비에서 사용하는 통신 모뎀 정보

정류기 편집

원격TB 편집

배관링크 편집

수위센서 편집

관말압력 편집

특정정압기 편집

수신감도 편집

다음과 같은 Action을 제공 합니다.

• 목록: 장비 목록 화면을 표시 합니다.

• 저장: 입력한 정보로 장비를 수정 합니다.

• 취소: 입력한 정보를 모두 초기화 합니다.

사진 등록

권한 : 관리자에게 허용

사진 등록

장비와 관련한 사진을 등록 합니다.

"파일 선택" 버튼을 선택하여 등록할 사진을 선택 합니다. "저장" 버튼을 선택하여 선택한 사진을 등록 합니다. 등록이 완료되면 아래 사진 보기 화면을 표시 합니다.

다음과 같은 Action을 제공 합니다.

• 이전 : 이전 화면을 표시 합니다.

• 저장 : 선택한 파일을 등록 합니다.

사진 보기

사진 등록에서 업로드한 사진을 보여 줍니다.

다음과 같은 Action을 제공 합니다.

• 모듈 보기: 사진 등록을 호출한 화면을 표시 합니다.

• 삭제: 등록한 사진을 삭제 합니다.

사진 보기

권한 : 사용자에게 허용

등록된 장비의 사진을 모두 표시 합니다.

"삭제" 버튼은 관리자에게만 표시 합니다. "삭제" 버튼 선택시 바로 아래에 있는 사진만 삭제 합니다.

변경 로그 보기

권한 : 관리자에게 허용

모듈에서 변경된 항목의 로그를 표시 합니다.

장비 챠트 분석

권한 : 관리자에게 허용

​

여러 장비의 데이터를 하나의 화면에 표시하면 비교/분석 합니다.

• 상단 구성 (chartTop)

  • "<", ">" : 좌측 메뉴 보이기/감추기

  • Term (분, 시, 일), Period / PeriodBase

    • 선택한 Term 단위를 사용하여 입력한 기간(Period) 동안의 데이터를 표시 합니다.

  • "+" : 연속 조회

    • 확대 비율 (Default. 15%)만큼 PeriodBase를 증가 합니다.

  • n번 창

    • 선택한 창에 장비의 데이터를 표시 합니다.

    • 챠트가 표시되는 창을 선택하여 선택창을 변경할 수 있습니다.

  • 저장

    • 선택한 창의 챠트를 이미지로 저장 합니다.

• 메뉴와 챠트 구성

  • 메뉴

    • 지사, 장비, 데이터 항목의 계층 구조로 챠트에 표시할 데이터를 표시 합니다.

    • 지사를 사용하지 않는 경우에는 장비, 데이터 항목의 계층 구조를 표시 합니다.

    • 데이터 항목을 선택한 경우, 선택된 챠트에 데이터를 표시 합니다.

  • 챠트

    • 챠트를 표시할 수 있는 창을 3개 표시 합니다.

    • 챠트에 표시된 데이터의 Legend에서 색상을 선택하는 경우, 사용하는 축을 변경 합니다. (축 : 왼쪽 축, 오른쪽 축)

    • 챠트를 선택하는 경우, 선택한 창이 변경 됩니다.

    • Defalt 창의 갯수는 3개 입니다.

• 하단 구성

  • 스크롤바

    • 스크롤바 왼쪽 화살표 : 스크롤바로 왼쪽으로 이동 합니다.

    • 스크롤바 : 마우스로로 선택하여 스크롤바를 이동할 수 있습니다.

    • 스크롤바 오른쪽 화살표 : 스크롤바를 오른쪽으로 이동 합니다.

  • 확대/축소

    • 확대/축소 바 : 선택한 값으로 확대/축소 합니다.

    • 축소 : 축소 비율 (Default. 15%)만큼 챠트에 표시되는 범위를 늘입니다.

    • 확대 : 확대 비율 (Default. 15%)만큼 챠트에 표시되는 범위를 줄입니다.

    • 전체

      • 한번 선택시 전체 기간의 데이터를 표시 합니다.

      • 두번 선택시 이전에 표시되었던 기간의 데이터를 표시 합니다.

  • 진행 상태 (Progress)

    • 기간이 긴 경우에는 기간을 분할하여 데이터를 서버에 요청 합니다.

    • 서버에서 데이터를 가져오는 진행율을 표시 합니다.

  • 로딩 (Status)

    • 진행 상태가 100%가 아닌 경우 로딩 상태를 표시 합니다.

    • 진행 상태가 100%인 경우 아무것도 표시하지 않습니다.

작업 보기

권한 : 사용자에게 허용

모듈과 관련하여 진행된 작업(Tasks)의 목록을 표시 합니다.

작업의 진행 상태와 history를 관리할 수 있습니다.

다음과 같은 Action을 제공 합니다.

• 생성: 새로운 작업을 등록하는 화면을 표시 합니다.

• 조회: 목록에서 라인을 선택하면, 해당 라인에 표시된 작업의 조회 화면을 표시 합니다.

• 편집: 해당 라인에 표시된 작업의 정보를 편집할 수 있는 화면을 표시 합니다.

• 삭제: 해당 라인에 표시된 작업을 삭제 합니다.

작업 생성

권한 : 사용자에게 허용

새로운 작업을 생성 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 사이트 목록 화면을 표시 합니다.

• 저장: 입력한 정보로 사이트를 생성 합니다.

• 취소: 입력한 정보를 모두 초기화 합니다.

작업 편집

권한 : 사용자에게 허용

작업의 정보를 편집 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 사이트 목록 화면을 표시 합니다.

• 저장: 입력한 정보로 사이트를 수정 합니다.

• 취소: 입력한 정보를 모두 초기화 합니다.

작업 조회

권한 : 사용자에게 허용

작업의 정보를 조회 합니다.

다음과 같은 Action을 제공 합니다.

• 목록: 사이트 목록 화면을 표시 합니다.

• 편집: 사이트의 정보를 편집할 수 있는 화면을 표시 합니다.

• 삭제: 사이트를 삭제 합니다.

보고서 목록

권한 : 관리자에게 허용

사용 가능한 보고서의 목록을 표시 합니다.

다음과 같은 Action을 제공 합니다.

• 보고서 보기: 보고서 화면을 표시 합니다.

전기방식시설물 점검보고서

권한 : 관리자에게 허용

지사와 기간을 입력한 후에 "검색" 버튼을 선택하여 전기방식시설물 점검보고서롤 표시 합니다. 보고서 표시시 챠트도 같이 표시 합니다.

지사는 반드시 선택하여야 합니다.

보고서에 표시되는 내용

• 정류기

  • 전압 최고, 전압 최저, 전압 평균, 전류 최고, 전류 최저, 전류 평균

• 방식 전위 : 최고, 최저, 평균

• AC유입 : 최고, 최저, 평균

• 배터리 전압 : 최종 배터리 전압

• 알람 이력

  • AC측정값 상한/하한 알람 갯수

  • 방식전위 상한/하한 알람 갯수

  • 배터리 전압 상한/하한 알람 갯수

  • DC 전압 상한/하한 알람 갯수

  • DC 전류 상한/하한 알람 갯수

  • 통신이상 갯수

다음과 같은 Action을 제공 합니다.

• Excel 저장 : 챠트를 제외한 보고서에 표시한 내용을 Excel로 저장 합니다.

Reserved

작성할 예정 입니다.

Reserved

작성할 예정 입니다.

Reserved

작성할 예정 입니다.

Reserved

작성할 예정 입니다.

이벤트

권한 : 관리자에게 허용

장비에 대한 이벤트를 관리 합니다.

장비 상세 화면에 "이벤트 보기" 버튼을 선택하여 관리 합니다.

이벤트를 데이터는 이벤트 발생 전의 장비 상태와 장비 데이터를 사용하여 AI (인공지능) 분석을 할 수 있는 데이터를 생성할 수 있습니다.

Reserved

작성할 예정 입니다.

Reserved

작성할 예정 입니다.

Reserved

작성할 예정 입니다.

부록

• 기능명세서

• 유지보수 서비스

• Trouble Shooting

OBCon SCADA 기능 명세서

기능 명세서

2019.12.31 기준
